A Grinda WPC este un element structural orizontal care rulează între suporturi primare - cum ar fi grinzi, pereți sau stâlpi - pentru a transporta și a distribui sarcina unui sistem de podea, punte, tavan sau panou de perete. În construcția de pardoseli și placare, grinzile formează stratul secundar al cadrului: se așează deasupra structurii suport principale și direct sub materialul de suprafață finit, transferând toate sarcinile active și moarte în jos în cadrul primar și apoi în sol sau structura clădirii.

Grinda realizează această distribuție a sarcinii prin raportul adâncime-lățime. O grinda orientată cu dimensiunea sa mai mare pe verticală rezistă la îndoire mult mai eficient decât același material așezat plat - de aceea grinzile standard ale platformei sunt instalate pe margine. Cu cât grinda este mai adâncă, cu atât este mai mare rezistența acesteia la deformarea la mijlocul deschiderii sub sarcină, motiv pentru care adâncimea grinzii este cea mai importantă dimensiune atunci când specificați un subcadru pentru orice aplicație de pardoseală sau pardoseală.

Caracteristici de design Quick-Connect

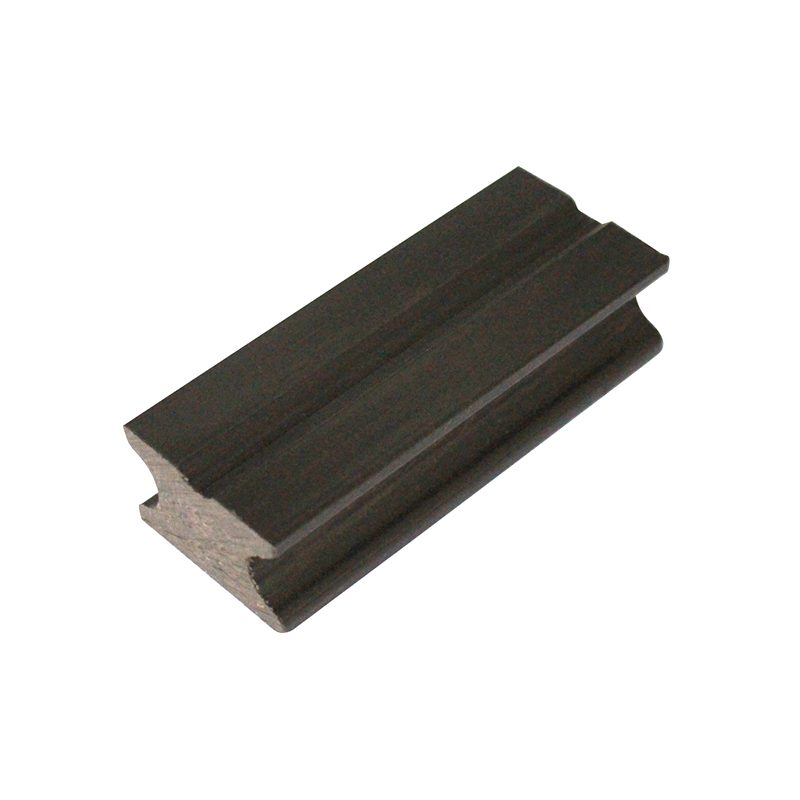

Grinzile moderne - în special WPC și profilele din aluminiu extrudat - sunt fabricate cu caneluri, canale sau proeminențe integrate pe lungimea lor. Aceste caracteristici servesc simultan mai multe funcții: oferă un punct de înregistrare mecanică pentru clemele de pardoseală și marginile plăcilor, asigură o distanță constantă între elementele cadrului în timpul instalării și, în unele sisteme, permit grinzilor adiacente să se blocheze pentru o rigiditate laterală suplimentară. Această geometrie cu conectare rapidă reduce timpul de instalare cu 20-30% comparativ cu structura tradițională din lemn care necesită marcare manuală și găurire la fiecare punct de fixare.

Materiale pentru grinzi comparate: lemn, WPC și metal

Cele trei materiale dominante pentru grinzi oferă fiecare o combinație distinctă de performanță structurală, rezistență la mediu, cost și sustenabilitate. Selectarea materialului potrivit pentru aplicația și mediul specific este una dintre deciziile cele mai importante în orice proiect de pardoseală sau pardoseală.

Grinzi din lemn masiv

Lemn masiv Grinda WPCs sunt alegerea tradițională pentru subcadrele rezidențiale și rămân utilizate pe scară largă datorită costului redus, ușurinței de tăiere la fața locului și disponibilității ridicate. Speciile structurale de lemn de rasinoase, cum ar fi pinul si molidul, sunt cele mai comune, de obicei furnizate tratate sub presiune cu conservant pentru a atinge clasele de pericol potrivite pentru contactul cu solul sau utilizarea in aer liber deasupra solului. O grinda de lemn tratată bine specificată într-o aplicație supraterană ventilată poate oferi o durată de viață de 15–25 de ani . Cu toate acestea, chiar și lemnul tratat este vulnerabil la expunerea prelungită la umiditate, ventilație slabă și atacul insectelor - condiții care pot reduce această durată de viață în mod semnificativ în cadrul subcadrelor prost proiectate.

Grinzile WPC (Lemn Plastic Compozit).

Grinzile WPC sunt fabricate prin extrudarea unui amestec de fibre de lemn și polimer termoplastic - de obicei polietilenă sau polipropilenă - într-un profil gol sau solid. Rezultatul este o grinda care combină lucrabilitatea și confortul termic al lemnului cu rezistența la umiditate, stabilitatea dimensională și imunitatea la coroziune a plasticului. Grinzile WPC nu putrezesc, nu se umflă, nu se așează și nu necesită tratament chimic de conservare, ceea ce le face alegerea preferată pentru pardoseli exterioare, pardoseli în zone umede și instalații pe acoperiș unde expunerea pe termen lung la umiditate este inevitabil. Durata de viață estimată pentru grinzile WPC de calitate în aplicații exterioare depășește 25–30 de ani cu întreținere minimă.

Grinzi metalice: aluminiu și oțel galvanizat

Grinzile din aluminiu oferă cel mai mare raport rezistență-greutate dintre orice material obișnuit pentru grinzi și sunt complet imune la coroziune în medii exterioare - inclusiv în locații de coastă cu expunere la aer sărat. Extrudarile goale din aluminiu sunt suficient de ușoare pentru a fi manipulate de un singur instalator, dar suficient de rigide pentru a fi acoperite până la 1.200 mm între punctele de sprijin fără abateri semnificative sub sarcini rezidenţiale standard. Grinzile din oțel galvanizat oferă o capacitate de încărcare și mai mare și sunt utilizate în aplicații comerciale și industriale în care lungimile sau sarcinile impuse depășesc gama practică de profile din aluminiu sau WPC. Ambele tipuri de metal au o durată de viață care depășește 40 de ani în instalaţii bine proiectate.

Distanța dintre grinzi: dimensiunea critică care determină performanța podelei

Distanța dintre grinzi - distanța de la centru la centru dintre grinzile paralele adiacente - controlează în mod direct câtă deschidere nesusținută trebuie să depună fiecare placă de podea. Obținerea corectă a acestei dimensiuni este fundamentală pentru o punte care se simte solidă sub picior, nu se abate vizibil sub sarcină și nu dezvoltă în timp cedarea plăcii.

Ghid de spațiere standard pentru podele compozite

Pentru majoritatea plăcilor compozite și WPC instalate perpendicular pe grinzi, a grinda spaţierea de 400 mm centru-centru este specificația standard. Această distanță satisface gradul de deschidere al majorității plăcilor compozite cu lățimea de 140–150 mm la sarcini rezidențiale tipice sub tensiune de 1,5–2,0 kPa. Pentru capetele plăcilor și orice punct în care două plăci se îmbină cap la mijloc, grinda de mai jos trebuie să fie dublat — două grinzi una lângă alta — pentru a asigura o rezemare completă pentru ambele capete ale plăcilor terminale simultan.

Reducerea distanței pentru instalațiile diagonale

Atunci când plăcile de tablă sunt instalate la 45° față de direcția grinzii, distanța efectivă a fiecărei plăci între suporturi crește cu un factor de aproximativ 1,41 (√2). Pentru a menține performanța structurală echivalentă, distanța dintre grinzi trebuie redusă de la 400 mm la 300 mm centru-centru pentru instalații diagonale de plăci compozite. Eșecul de a reduce distanța dintre grinzi pentru aranjamentele diagonale este una dintre erorile de specificație a cadrului auxiliar observate cel mai frecvent, care are ca rezultat o deformare vizibilă a plăcii și o suprafață care se simte moale sau elastică sub picioare.

Spațiere pentru aplicații pentru panouri de perete și tavan

Pentru placarea pereților și aplicațiile de tavan, distanța dintre grinzi este guvernată de lățimea panoului și de cerințele de fixare ale sistemului de placare, mai degrabă decât de deformarea sub sarcină sub tensiune. Distanța tipică orizontală a șipcilor (gripilor) pentru placarea pereților WPC este 300–400 mm pe verticală , asigurându-se că fiecare placă de placare este susținută în cel puțin trei puncte de-a lungul lungimii sale - o condiție care împiedică înclinarea plăcii și asigură angajarea constantă a clemei sau șuruburilor la fiecare punct de sprijin.

Grinzi WPC și clădire ecologică: avantaje de mediu

Trecerea către materiale de construcție ecologice a plasat grinzile WPC în centrul practicii de construcție durabilă. Acreditările lor de mediu sunt semnificative pe parcursul întregului ciclu de viață al materialului - de la aprovizionarea cu materii prime până la eliminarea la sfârșitul vieții.

• Conținut reciclat: Componenta din fibre de lemn a grinzilor WPC este, de obicei, obținută din reziduuri de cherestea post-industrială sau din lemn recuperat, deturnând materialul de la depozitul de deșeuri. Matricea de plastic încorporează frecvent polietilenă reciclată sau polipropilenă recuperată din fluxurile de ambalaje de consum.
• Fara conservanti chimici: Spre deosebire de cheresteaua tratată sub presiune, grinzile WPC nu necesită arseniat de cupru cromat (CCA), creozot sau alte substanțe chimice de conservare pentru a obține durabilitatea în aer liber. Acest lucru elimină riscul de scurgere a conservanților în sol și în apele subterane din jurul instalației.
• Emisii scăzute de COV: Grinzile de calitate WPC respectă standardele cu emisii scăzute pentru formaldehidă și alți compuși organici volatili, susținând o calitate sănătoasă a aerului din interior în aplicațiile interioare pentru podele și pereți.
• Reciclabilitate la sfârșitul vieții: La sfârșitul duratei de viață, grinzile WPC pot fi regranulate și reprocesate în noi produse WPC, făcându-le parte dintr-un ciclu de materiale în buclă închisă - un criteriu cheie pentru schemele de evaluare a clădirilor ecologice, inclusiv LEED și BREEAM.
• Frecvența de înlocuire redusă: Durata de viață extinsă a WPC în comparație cu lemnul netratat înseamnă mai puține cicluri de înlocuire de-a lungul duratei de viață a unei clădiri, reducând de-a lungul timpului carbonul total incorporat asociat cu materialele subcadru.

Dimensiunea grinzilor: Cum să selectați dimensiunile potrivite

Dimensiunile grinzilor - adâncimea, lățimea și grosimea peretelui pentru profilele goale - trebuie să fie potrivite cu distanța dintre suporturi și cu sarcina așteptată. Grinzile sub-dimensionate produc o tablă care se deviază excesiv; supradimensionat Grinda WPCs deșeuri și adăugați greutate inutilă structurii.

Profile comune de grinzi pentru aplicații de pardoseală

Aceste cifre sunt orientative pentru sarcini rezidențiale standard de 1,5–2,0 kPa . Pentru aplicații comerciale, zone supuse accesului vehiculului sau întinderi care depășesc semnificativ valorile de mai sus, un inginer structural trebuie să verifice specificațiile grinzii înainte de a continua instalarea.

Aplicații ale grinzilor pe sistemele de pardoseli, pereți și tavane

În timp ce grinzile sunt asociate cel mai frecvent cu cadrele auxiliare ale podelei, funcțiile lor structurale și de nivelare le fac esențiale într-o gamă largă de instalații de suprafață interioară și exterioară.

Subcadre pentru podele și podele

Atât în podelele de interior, cât și în exteriorul, grinzile creează suprafața principală pe care sunt fixate plăcile. Acestea transferă sarcinile verticale de pe suprafața de mers în structura de susținere de dedesubt și, atunci când sunt corect nivelate, asigură că podeaua finită este plană la toleranța necesară - de obicei ±3 mm pe orice deschidere de 3 m pentru instalații de podele compozite de calitate. În aplicațiile cu podele ridicate, grinzile pot fi susținute pe piedestale reglabile pentru a obține suprafețe plane pe suprafețe înclinate sau neuniforme.

Panou de perete și șipci de placare

Instalat orizontal pe suprafața unui perete, Grinda WPCs funcționează ca șipci care creează o cavitate ventilată între peretele structural și panourile de placare. Această cavitate este esențială pentru gestionarea umidității în sistemele de pereți exteriori: permite oricărei ape care pătrunde în spatele placajei să se scurgă în jos și să scape la bază, mai degrabă decât să fie prinsă de structură. Pentru placarea peretelui WPC, a adâncimea cavităţii de minim 20 mm se recomandă pentru a asigura o ventilație adecvată și pentru a preveni acumularea de umezeală.

Sisteme de grilă de tavan

În aplicațiile pe tavan, grinzile sau benzile de blană sunt fixate perpendicular pe structura principală a tavanului pentru a oferi o suprafață de fixare plană și plană pentru panourile sau scândurile de tavan. Profilele WPC și aluminiu sunt din ce în ce mai preferate față de lemn în această aplicație datorită stabilității lor dimensionale - șipcile de tavan din lemn în medii cu umiditate ridicată, cum ar fi băile și bucătăriile comerciale, se pot înclina sau răsuci în timp, producând o suprafață vizibil neuniformă a tavanului.

Factori cheie de luat în considerare atunci când achiziționați grinzi

Cu mai multe tipuri de materiale, dimensiuni și geometrii de profil disponibile, selectarea grinzii potrivite necesită evaluarea mai multor factori specifici proiectului înainte de a comanda.

• Durabilitatea materialului pentru mediu: Potriviți materialul grinzii la condițiile de expunere. WPC sau aluminiu pentru orice aplicație în aer liber sau în zone umede; lemn tratat numai în cazul în care constrângerile costurilor depășesc prioritățile de performanță pe termen lung; oțel pentru sarcini comerciale grele.
• Dimensiuni secțiuni transversale: Verificați dacă adâncimea grinzii este adecvată pentru deschiderea necesară la distanța dorită. Consultați tabelele producătorului, mai degrabă decât să vă bazați pe regulile generale pentru aplicații structurale critice.
• Finisajul suprafeței și compatibilitatea cu clips: Dacă utilizați cleme ascunse pentru podea, asigurați-vă că finisajul suprafeței grinzii și lățimea sunt compatibile cu șurubul de fixare al clemei. Unele tipuri de cleme necesită o lățime minimă a grinzii de 40 mm pentru a asigura o distanță adecvată la marginea șurubului.
• Rectitudine și toleranță de fabricație: O grivă cu arc sau răsucire semnificativă de-a lungul lungimii face extrem de dificilă realizarea unui subcadru nivelat. Specificați grinzi cu o arc maxim de 3 mm pe 2 m lungime și inspectați livrările înainte de instalare.
• Lungime și risipă alocată: Lungimile standard ale grinzilor sunt de obicei 2.400–6.000 mm. Planificați aspectul pentru a minimiza risipa tăiată și comandați 10% material suplimentar pentru a acoperi resturile și orice piese respinse pentru defecte la inspecție.
• Certificare de mediu: Pentru proiectele care vizează evaluările pentru clădiri ecologice, confirmați că materialul grinzii are certificări relevante - FSC sau PEFC pentru lemn, declarații de conținut reciclat pentru WPC sau date EPD (Declarație de produs de mediu) în scopuri de contabilizare a carbonului.

Întrebări frecvente despre grinzi

Pot fi folosite grinzile WPC cu scânduri din lemn pentru podele sau numai cu scânduri compozite?

Grinzile WPC sunt pe deplin compatibile cu cheresteaua, compozitul și plăcile de podea din PVC. Materialul grinzii și materialul plăcii sunt alegeri independente - ceea ce contează este că suprafața grinzii este plană, distanța se potrivește cu dimensiunea de acoperire a plăcii și metoda de fixare (cleme sau șuruburi frontale) este adecvată pentru profilul plăcii. Amestecarea grinzilor WPC cu scânduri din lemn de esență tare este o abordare comună care combină durabilitatea unui cadru auxiliar care nu necesită întreținere cu aspectul lemnului natural.

Cum ar trebui să fie orientate grinzile în raport cu scândurile de pardoseală?

Grinzile trebuie să curgă perpendicular pe direcția plăcii de punte în toate instalaţiile standard. Această orientare asigură că fiecare placă este susținută de-a lungul lățimii sale la fiecare traversare a grinzilor. Grinzile care rulează paralel cu plăcile ar lăsa plăcile complet nesusținute pe lungimea lor - o condiție de defecțiune structurală. Pentru modelele de tablă multidirecțională sau caracteristică, pot fi necesare grinzi secundare sau blocare pentru a susține plăcile care rulează în mai multe direcții.

Grinzile trebuie tratate sau sigilate la capetele tăiate?

Pentru grinzile din lemn tratate, capetele tăiate trebuie întotdeauna tratate cu un conservant compatibil pentru granulație, imediat după tăiere, deoarece tratamentul sub presiune aplicat din fabrică nu pătrunde adânc în lemn și suprafețele tăiate expun materialul de miez netratat. Grinzile din WPC și aluminiu nu necesită nici un tratament final - rezistența lor la coroziune și umiditate este parte integrantă a materialului și nu este afectată de tăiere.

Cum se fixează grinzile de structura de susținere de mai jos?

Grinzile sunt fixate în mod obișnuit pe grinzi, cherestea purtător sau plăci de cap de piedestal folosind grinda umerașe, colțuri sau fixare directă prin șuruburi prin banda grinzii. Pentru grinzile din aluminiu de pe sistemele de piedestal, grinda se așează de obicei într-o șa sau canal pe capul piedestalului și este fie prinsă, înșurubat, fie ținută de greutatea platformei de deasupra. Indiferent de metoda de fixare, grinzile ar trebui să fie reținute mișcare laterală și ridicare verticală în fiecare punct de sprijin, în special în locurile ridicate sau expuse vântului.

Este necesar să lăsați goluri de dilatare între lungimile grinzilor?

Pentru grinzile WPC, un mic decalaj de expansiune de 3–5 mm ar trebui lăsat la îmbinările cap la cap între lungimile grinzilor adiacente pentru a se potrivi expansiunii termice. Grinzile din aluminiu se extind mai puțin decât WPC în același interval de temperatură, dar beneficiază totuși de un spațiu de 2-3 mm la îmbinări în cursuri lungi. Grinzile din lemn în aplicații în aer liber ar trebui să fie întotdeauna întrerupte la îmbinări pentru a preveni comprimarea firului de capăt și flambajul îmbinărilor în condiții umede când cheresteaua se umflă. Nu instalați niciodată material de grinzi într-o stare complet lipită, fără goluri într-un mediu exterior.
